GT-MB410M彈載擴頻無線數傳模塊
產品概述：
GT-MB410M彈載擴頻無線數傳模塊是針對軍工彈載類應用特點開發的載體高動態移動下實現可靠雙向高速無線數傳功能的微型模塊化產品，該產品采用軟件無線電架構和高性能通信處理算法，具備良好的高速移動復雜信道環境下可靠無線數據通信性能，可滿足軍用和工業級環境下高速雙向或單向數據傳輸應用。
技術特點：
1、 支持高達5馬赫“動中通”；
2、 50公里彈地高速串行數據傳輸；
3、 全FPGA硬件數據傳輸處理，毫秒級穩定傳輸延時；
4、 UHF工作頻段，支持Sub-6GHz頻段定制；
5、 專有抗截獲高效TDD突發通信體制；
6、 DSSS擴頻抗干擾波形；
7、 全透明數據傳輸，無障礙碰口上下位設備；
8、 波特率可配±15kV ESD保護RS-232數據接口；
9、 瓦級低功耗；
10、上電自動工作，無需配置；
11、 微小嵌入式PCB模塊；
12、 國軍標等級防護/溫度設計；
13、 軟件無線電架構，支持功能軟件升級；
14、 支持全國產化型號；
15、 100%自主知識產權。

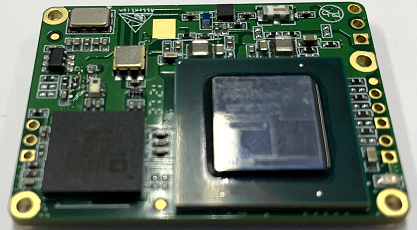

模塊外觀：
技術指標：
|
項目 |
規格 |
|
收發功能 |
TDD雙向或單向鏈路（雙向帶寬配比可配置） |
|
工作頻率 |
400~420MHz可配置（1KHz步進），其他頻點可定制 |
|
信道帶寬 |
7.32MHz |
|
波形 |
DSSS/BPSK突發 |
|
發射功率 |
20~33dBm（可配置） |
|
接收靈敏度 |
-115dBm（@40Kbps凈速率/1E-5 BER） |
|
抗干擾（干信比） |
帶外干擾≤50dB / 帶內10%干擾≤10dB |
|
工作模式 |
數據雙向自動透明傳輸 |
|
組網功能 |
點對點/點對2~4點（均分帶寬）/單向廣播 |
|
用戶數據速率 |
40kbps（雙向合計），更高速率可定制 |
|
串行接口波特率 |
9600~115200bps（可配置） |
|
端到端傳輸延時 |
≤1ms（單向）/≤5ms（1:1雙向） |
|
輸入電源 |
+5~15V DC |
|
峰值功耗 |
≤6W |
|
天線 |
用戶配套或定制（彈載共形/全向或定向） |
|
接口 |
RS-232 *1/TTL*1/電源/天線（預留焊盤） |
|
殼體 |
用戶配套或按需定制 |
|
安裝尺寸 |
30*40mm /20g（PCBA模塊） |
|
環境適應性 |
工作溫度：-40℃～+60℃ 貯存溫度：-50℃～+65℃ 濕熱：95%±5%（30℃～60℃） |
|
MTBF |
≥1000h（含散熱結構） |
|
抗過載 |
縱向≥10000G / 橫向≥5000G |
|
應用 |
炮彈、導彈、巡飛彈、無人系統等數據鏈 |
